日本 HONDA 本多 HUS‑3 超声波音压计工作原理

更新时间：2026-08-05

浏览次数：28

超声波清洗槽内部声场分布并不均匀，振子老化、液位变化、清洗剂更换，都会造成槽内振动强度改变，直接影响零件实际清洗效果。HUS‑3 属于便携式超声波声场监测设备，搭配专用传感探头，采集液体环境当中超声波振动信号，输出相对电压读数，用来判断清洗设备实际工况，多用于清洗设备调试、产线点检、实验室声场试验场景。

使用过程重点保护探头内部压电感应元件、探头线缆以及主机信号放大电路；探头避免磕碰撞击，线缆不要反复硬折；测量完成及时清洁探头；定期做零点调节，保障读数对比参考价值。

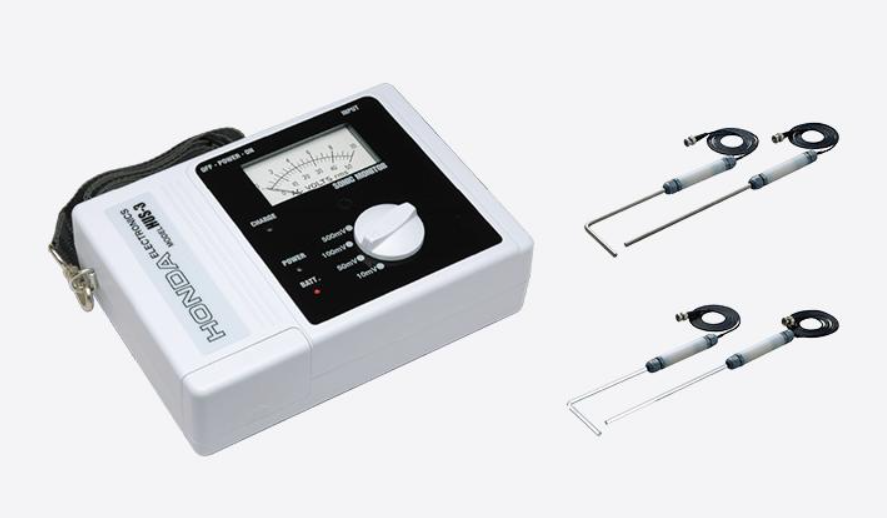

屏幕截图 2026-08-05 162213.png

仪器工作原理

整套设备分为传感探头、信号传输线缆、主机信号放大处理与表头显示单元，依靠正压电效应完成声‑电信号转换，输出 mV 有效值相对数值，该读数仅做前后对比，不属于物理意义上的绝对声压值。

超声波清洗设备工作时，在槽内液体形成高频疏密交替的振动压力波。
将探头感应端头浸入液体，液体的超声波振动直接传递到探头内部压电感应元件，压电材料受机械振动产生对应微弱电荷信号。
振动幅度越大，压电元件产生的电信号越强；振动偏弱，输出电信号随之变小。
微弱电荷经由探头内部预处理，通过屏蔽线缆送入主机。
主机内部放大电路对微弱信号做滤波、放大处理，过滤掉工业现场低频杂波干扰。
经过处理后的交流有效值信号驱动模拟表头，以 mV 单位展示出来，以此反映测点位置超声波振动强弱程度。

补充说明：本机覆盖 10kHz‑5MHz 宽频率区间，适配普通超声清洗以及高频兆声清洗；提供多档量程切换适配强弱不同声场；石英、不锈钢两种探头可以根据清洗溶剂环境挑选使用。

完整信号流转路径

液体介质超声波机械振动 → 探头压电元件发生形变产生电荷 → 微弱电信号经由屏蔽线缆传输 → 主机滤波放大电路处理 → 模拟表头输出 mV 相对读数

适用场景

各类超声波清洗槽声场点检、设备更换振子后的调试比对、不同液位与清洗剂条件下声场对比、产线周期性设备状态核查、实验室超声相关试验测试。

使用关键禁忌

探头感应端头撞击槽底、工件，造成压电晶片受损；
探头线缆过度弯折碾压，屏蔽层、芯线内部断裂；
测量强腐蚀性溶剂，没有匹配对应材质探头直接投入使用；
未做零点调整直接开展比对测量；
主机接入充电器状态下进行测量，设备无法正常读数；
把读数当做绝对声强数值直接套用计算，本机只适合做同条件下前后对比。
