日本 watec WAT-2400 网络摄像机工作原理

更新时间：2026-10-22

浏览次数：7

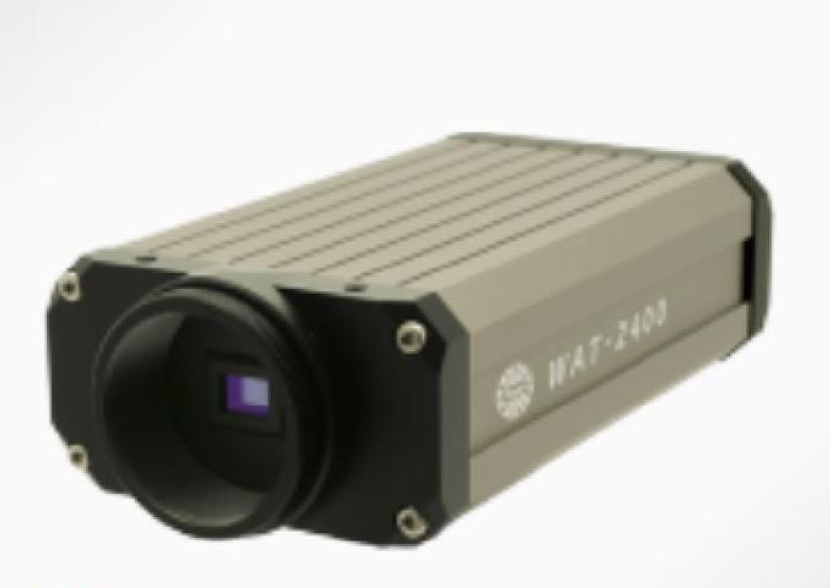

WAT-2400 是一款 IP 输出型工业彩色摄像机，依靠背照 CMOS 光电转换、图像 ISP 处理、网络编码传输实现高清图像采集，多用于实验室、自动化设备内部视觉观测。

日本 watec WAT-2400 网络摄像机工作原理

整套设备由 CMOS 感光芯片、ISP 图像处理单元、编码芯片、网络传输模块、电源电路、CS 镜头卡口组成。光线经过镜头汇聚之后，投射到 1/2.8 英寸背照式 CMOS 传感器表面。背照式结构把光电二极管放在布线层前方，减少线路对入射光线的遮挡，相比普通前照 CMOS，弱光条件下光利用率更高。芯片表面搭载 RGB+W 彩色滤光阵列，除红绿蓝基础色通道外增加白色通道，提升整体进光量，以此实现低照度拍摄能力。光子激发像素单元产生电信号，传感器按逐行扫描的方式，依次输出每一个像素的模拟信号。模拟信号送入 ISP 图像处理单元，完成信号放大、模数转换、降噪、色彩插值、宽动态运算、伽马校正。3D 降噪依靠前后帧比对，区分图像运动信息与随机噪点，在保留物体轮廓的前提下抑制暗光噪点；电子快门通过控制像素感光时长，控制曝光量，快门时间越短，感光时间越少，适合抓拍高速运动样品；自动增益 AGC 在环境光线不足时放大信号，同时信噪比参数限制增益上限，避免画面噪点过度恶化。处理完成的数字图像送入编码模块，按照 H.264 或者 MJPEG 格式压缩。H.264 压缩率高，适合长时间视频流传输，占用带宽更低；MJPEG 为单帧图片编码，每一帧都是独立图片，方便视觉软件抓取单张图像做分析。编码完成之后，数据按照 ONVIF 协议封装，通过网线传输，电脑、NVR、工控软件可以接收视频流，网页端直接下发指令修改快门、白平衡、增益等参数。相机支持 PoE 供电，网线同时传输图像数据和供电，简化设备内置布线；DC12V 供电适合没有 PoE 交换机的独立试验台场景。CS 标准镜头接口可以更换不同焦距镜头，搭配微距镜头可以观测微小试样，接驳显微镜光学筒，实现显微图像网络化传输。它和普通 USB 相机的传输方式不一样，USB 相机依赖电脑本地接口，传输距离短；IP 网络相机可以通过交换机延长传输距离，支持多台相机组网，适合多工位同步观测。但网络带宽、IP 冲突、交换机性能会影响画面流畅度，调试时需要规划网段。该相机为彩色观测型相机，不是专业测量相机，没有出厂像素级标定，适合目视观察、过程录像，高精度尺寸测量需要额外搭配标定板做校正。长期使用中，镜头镜片积灰、光路偏移会造成图像模糊，感光芯片窗口不能用硬质纸巾擦拭，防止刮伤保护膜。综合来看，WAT-2400 的工作逻辑，镜头汇聚光线至背照 CMOS 完成光电转换，ISP 完成图像优化，编码芯片压缩图像，以网络流的形式输出全高清画面。小型化机身搭配弱光成像特性，适合嵌入各类检测仪器、实验装置，做可视化观测记录。
